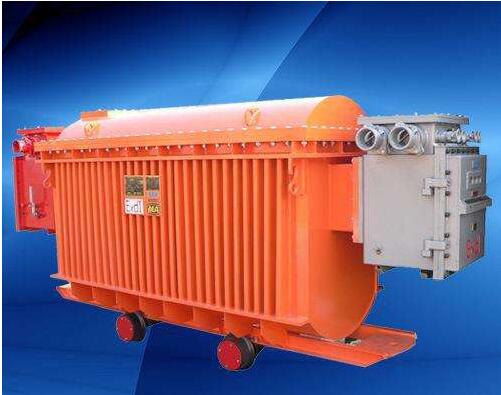

我公司多年來采用優質材料和先進的工藝技術專業生產10KVA到2000KVA之間，KBSG-1250KVA隔爆型礦用變壓器，是我公司參照西門子公司同類產品*新研制開發數控系統用變壓器，尤其10KVA—2000KVA之間的KBSG-1250KVA隔爆型礦用變壓器，它們的外形和安裝尺寸已經標準化，與西門子4AP系列通用，產品符合VDE0550、IEC439、JB5555、GB226等國標、標準。KBSG-1250KVA隔爆型礦用變壓器廣泛適用于交流50—60Hz,，輸入、輸出電壓不超過2000V的各種三相供電場合。產品的各種輸入、輸出的電壓高低、聯接組別、調節抽頭的多少及位置(一般為+5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。

　　產品具體信息：

　　1.規格型號： TSG-1000KVA

　　2.冷卻方式：干式

　　3.頻率特性：低頻

　　4.頻率：50/60HZ

　　5.電源相數：三相

　　6.鐵心形狀：E形

　　7.繞組數目：雙繞組

　　8.防潮方式：開放式

　　9.外形結構：立式

　　10.冷卻方式：自然風冷

　　11.電壓比:(以下的常規電壓有現貨，特殊電壓可以訂做)

　　1140v/127v690v460v

　　12.效率：≥95%

　　13.溫升：<60

　　14.波形畸變：<0.1%

　　15.高壓測試：2500V，1分鐘無擊穿

　　16.絕緣電阻：繞阻對地絕緣電阻≥500M歐

　　17.初級對次級絕緣電阻≥500M歐

　　18.KBSG-1250KVA隔爆型礦用變壓器是本廠在參照國際同類產品，結合我國國情的基礎上研制生產 的新一代節能型電力變壓器，從25VA到100KVA之間，符合IEC439、GB5226等國際、標準，繞組采用脫胎整列繞制方法;變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。單相干式控制變壓器廣泛適用于交流50Hz至60Hz，電壓1000V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置(一般為±5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計。

　　工作條件

　　(1)海拔高度不超過2000米;

　　(2)周?chē)橘|(zhì)溫度不高于+40℃，不低于-20℃;

　　(3)周?chē)諝獾南鄬?duì)濕度不大于95%(+25℃時);

　　(4)在無強烈顛波振動以及垂直華傾斜度不超過15度的地方;

　　(5)在無足以腐蝕金屬和破壞絕緣的氣體與蒸氣的環境中;

　　(6)可用于有甲烷和煤塵瓦斯危險的礦井中;

　　(7)能防止水和液體浸入的地方。

　　四、結構概述

　　綜合裝置的隔爆外殼為圓筒形，具有凸出的底和蓋。殼蓋與殼身采用轉蓋止口結構。殼上部有一接線箱作為引進出電纜用。外殼右側裝有操作隔離開關的手柄、啟動及停止接扭和檢驗短路、漏電保護系統是否有效的試驗按鈕。并有可靠的機械聯鎖裝置，保證當隔離開關閉合時，殼蓋打開時，隔離開關不能閉合。殼蓋上方有一透視鏡，可以從外面觀察狀態指示燈。主變壓與機殼的連接采用滑道結構，檢修方便。

　　主要元件的作用：

　　1、隔離開關1K：正常情況下僅作隔離電源之用，不允許帶負荷操作。在故障狀態下，可分?jǐn)嘀髯儔浩鞯?倍額定電流3次。

　　2、一次熔斷器1RD、2RD：對主變壓器作短路保護。

　　3、二次熔斷器3RD、4RD：127V系統后備保護。

　　4、控制電路熔斷器5RD：保護控制變壓器。

　　5、交流接觸器CKJ用于控制127V信號系統負荷的通斷。

　　6、電流互感器LHZb、LHZc用于照明系統保護取樣。

　　7、電流互感器LHxb用于127V信號系統短路保護信號的取樣。

　　8、主變壓器ZB：127V動力電源。

　　9、控制變壓器KB：綜合裝置保護系統的低壓電源。

　　10、電子線路插件：由保護電子元件組成，用于實現裝置各保護功能。

　　11、控制試驗按鈕QA、TA：用于控制負荷的接入和分?jǐn)嗉霸囼?yàn)保護功能是否正常。

　　12、發光二極管LED1～6：用于正常工作及故障狀態指示。

　　13、直流繼電器J：作為保護電路終端執行元件。

　　主要參數：
